ZHQ-B氢气阻火器详细资料:
一、ZHQ-B氢气阻火器工作原理:
ZHQ-B氢气阻火器是用来阻止氢气火焰向外蔓延的安全装置。它由一种能够通过气体的、具有许多细小通道或缝隙的固体材料(阻火元件)所组成。要求阻火元件的缝隙或通道尽量小,因而当火焰进入阻火器后,被阻火元件分成许多细小的火焰流,由于传热作用(气体被冷却)和器壁效应,火焰流猝灭。
二、ZHQ-B氢气阻火器结构特点:
氢气阻火器采用四片阻火板,比普通阻火板多两片阻火板,阀体采用铝合金、碳钢、不锈钢等多种材质,阻火芯采用不锈钢304、316L等材质,是氢气阻火的必备产品。

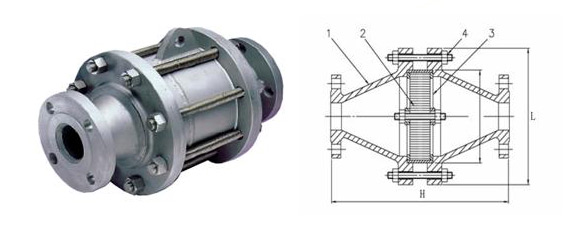

三、ZHQ-B氢气阻火器外形连接尺寸:
氢气阻火器标准规范:
GB/T4237-1992不锈钢热轧钢板
GB/T6414-1986铸件尺寸公差
GB/T9438-1988铝合金铸件技术条件
GB/T9439-1988灰铸铁件
GB5908-1986石油储罐阻火器阻火性能和实验方法
GB/T1804-1992一般公差线性尺寸的未注公差
GB/T13306-1991标牌
GB/T13384-1992机电产品包装通用技术条件
JB78-59铸铁法兰
SY5302-87石油钻采机械产品用灰铸铁件通用技术参数
ZBG33001-85聚四氟乙烯管材
ZBG33003-85聚四氟乙烯棒材
ZBG33004-85聚四氟乙烯薄膜
1、适用于储存闪点低于60℃的石油化工产品,如汽油、煤油、轻柴油、甲苯等储罐上。
2、工作温度≤80℃
3、壳体材质:碳钢、铝合金、不锈钢:SUS304、SUS304L、SUS316、SUS316L。
4、 阻火芯件材质:不锈钢波纹板。
5、 防爆级别:BS5501: 11A、11B、11C。
6、 制造、检测标准:按GB5908-86、GB13347-92标准执。
7、 法兰标准:HG20594-97P7PN1.0如客户需用GB、SH、HGJ、JB、ANSI、DIN、JIS等标准或改变压力等级时,请在订货合同中注明。
氢气阻火器主要规格尺寸:
D
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
L
|
195
|
195
|
245
|
245
|
280
|
335
|
460
|
520
|
H
|
200
|
200
|
240
|
240
|
250
|
260
|
360
|
420
|
