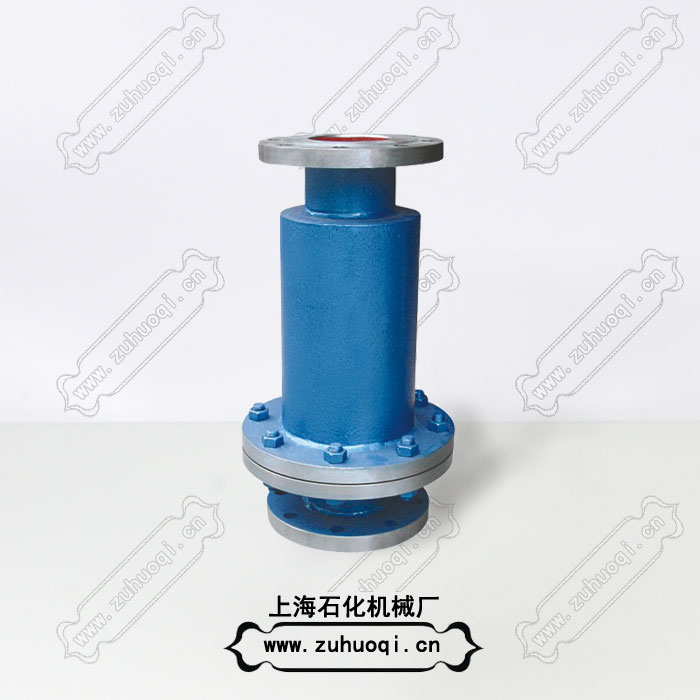

HGS07-203 砾石阻火器
- 产品品牌 石化机械
- 产品型号 HGS07-203
- 产品描述
砾石阻火器，是国内沿用金属砾石网型阻火器，阻火器芯子采用砾石网及砾石丸，耐腐蚀易于清洗。...
产品说明：
一、 概述
砾石阻火器，是国内沿用金属砾石网型阻火器，经北京设计院部门按照中华人民共和国国家标准GB5908-86标准进行设计生产。
砾石阻火器是中国石化、医疗两大设计院最新研究成果。
二、结构特点
HGS07-023砾石管道阻火器主要由壳体和滤芯两部分组成。壳体应具有足够的强度，以承受爆炸产生的冲击压力，滤芯是阻止火焰传播的主要构件。砾石管道阻火器壳体采用碳素钢或不锈钢，阻火器芯子采用砾石网及砾石丸，耐腐蚀易于清洗。
结构合理、重量轻、耐腐蚀、易检修、安装方便，阻火器芯子采用砾石网及砾石丸，耐腐蚀，易清洁，防爆性能合格，连续13次阻爆性能试验，每次都能阻火，耐烧性能合格，能防毒、防腐。
三、适用范围
HGS07-203型阻火器，适用于管道、闪点低于28℃甲类化学、药品、酒精、食品等，闪点低于60℃食用油。
|
壳体材质 |
碳钢、不锈钢 |
|
阻火芯件材质 |
不锈钢阻火波纹板 |
|
密封件材质 |
耐油石棉橡胶、聚四氟乙烯 |
|
工作温度（℃） |
≤480 |
|
公称压力（Mpa） |
0.6~5.0 150Lb~600Lb |
四、主要外形尺寸
|
型 号 |
公称直径 DN |
结构尺寸 |
||
|
D*S |
H |
h |
||
|
HGS07-203-01-1-1 |
15 |
57*3.5 |
280 |
145 |
|
HGS07-203-02-1-2 |
20 |
57*3.5 |
280 |
145 |
|
HGS07-203-03-1-2 |
25 |
89*4 |
315 |
180 |
|
HGS07-203-04-1-2 |
32 |
89*4 |
315 |
180 |
|
HGS07-203-05-1-2 |
40 |
108*4 |
370 |
215 |
|
HGS07-203-06-1-2 |
50 |
133*4.5 |
405 |
250 |
|
HGS07-203-07-2-2 |
65 |
159*5 |
460 |
300 |
|
HGS07-203-08-2-2 |
80 |
159*5 |
485 |
315 |
|
HGS07-203-09-2-2 |
100 |
194*5 |
501 |
340 |
|
HGS07-203-11 |
125 |
219*7 |
555 |
365 |
|
HGS07-203-15 |
150 |
273*7 |
565 |
385 |
|
HGS07-203-20 |
200 |
325*10 |
600 |
405 |
|
HGS07-203-25 |
250 |
377*10 |
620 |
420 |
