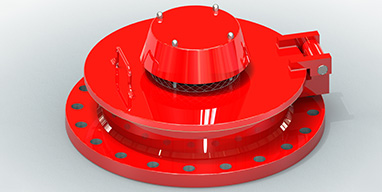

ZEV-HR型
呼吸人孔在工况中一般为水平安装。呼吸人孔充分利用油罐本身的承压能力来减少油蒸气排放,其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。呼吸人孔充分利用油罐本身的承压能力来减少油蒸气排放,使罐内的压力不在继续。一般配合呼吸阀使用,在工况条件比较恶劣的情况下开启,来保护储罐安全。

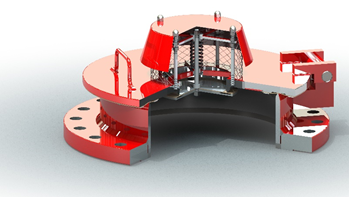

我公司生产的ZEV型呼吸人孔紧急泄放部分同紧急泄放阀,拥有先进的铰链定位和限位技术,每个部件都经过高精度加工工艺,使铰链盖在开启时有限位,待过量的压力释放完毕后能有效的归位,防止归位时产生未对准的情况,保证铰链盖准确复位;而真空释放部分则采用弹簧和导杆配合,导杆与阀套、阀盘通过精密加工,使其处于同心状态。采用弹簧的可伸缩功能,真空释放时,弹簧阀芯提升起来,补充压力,释放完毕后,真空阀重新关闭并保持密封。
我公司生产的ZEV型呼吸人孔的阀盘和阀套有安装PTFE的绝缘装置和防静电装置,避免因阀芯运动时碰撞或抹擦产生火花,同时也避免静电导致用户产生不必要的损失。
我公司生产的ZEV型呼吸人孔的阀盘采用FEP(特氟龙)材质密封,其优良的抗腐蚀性、抗化学侵蚀性,抗液体和蒸汽粘附性,抗极限温度(-45℃)以及阀座冻结而造成的粘结。
我公司生产的ZEV型呼吸人孔能始终保持密封状态,直到系统压力或真空超过阀门设定压力。当发生过压时,受力元件提升,打破阀座与阀芯之间的密封,使蒸汽得以排出或补充,释放压力或补充真空。一旦过程结束,阀门重新密封,并保持密封。
ZEV型呼吸人孔能有效保护大多数储罐。
订货选型
型号 |
规格 |
压力/真空 |
温度 |
ZEV型呼吸人孔 |
16”(400mm)-24”(600mm) |
压力:50-1200mmH2O 真空:30-500mmH2O |
-45℃-180℃ |
壳体 |
阀芯 |
阀芯密封件 |
支架密封件 |
连接标准 |
碳钢 304不锈钢 316L不锈钢 347H高温钢 其他 |
铝 304不锈钢 316L不锈钢 347H高温钢 其他 |
FEP特氟龙 Buna-N Viton |
铝 不锈钢 |
螺纹(ANSI及GB) 对焊(ANSI及GB) 法兰(ANSI、DIN、JIS及GB) |
ZEV -R型尺寸和大约重量
口径SIZE |
L (mm) |
H (mm) |
? (mm) |
C (°) |
碳钢壳体 (Kg) |
|
DN |
In. |
|||||
400 |
16 |
~680 |
170 |
330 |
75 |
52 |
450 |
18 |
~740 |
170 |
330 |
75 |
61 |
500 |
20 |
~815 |
在恩170 |
330 |
75 |
72 |
600 |
24 |
~940 |
170 |
330 |
75 |
98 |
注:更大尺寸可以定制,也可以按客户提供图纸加工。
国内标准
1、GB 50160-2008<石油化工企业设计防火规范>
2、SY/T 0511.1-2010 <石油储罐附件 第1部分:呼吸阀>。
国际标准
3、API 2000-2014 <通风大气和低压储罐>.
泄压阀是阀盘与阀座相互重叠的重力式结构。其特点是阀盘与阀座之间采用带空气垫的软接触,气密性好,不 易结霜冻结,适宜于寒冷的地区使用。
阀座由刚性骨架和氟膜片组成,刚性骨架由1Cr18Ni9Ti合金钢板冲压而成,呈微拱形,沿周边有一环状凹槽,以便被膜片封隔为空气垫。氟膜片用金属卡箍绷紧在骨架的凹面,形成与阀座的接触面。阀座用聚四氟乙烯制造,其直径与骨架凹槽的直径相当,阀口具有较大的倒角。阀盘质量根据油罐的设计允许压力和阀盘直径确定,必要时可利用配重调节。当阀盘自由放在阀座上时,在阀盘重力作用下,氟膜片微微凹向空气垫凹槽。当罐内外压力差增大时,阀盘微微升起,膜片靠自身的弹性,同阀座仍保持良好的密封,直至整个阀盘跳离阀座,膜片才经反弹逐渐恢复其原状。
由于氟膜片具有良好的耐油、憎水性能,且膜片与阀座的接触角较大,因此水蒸气很难再阀口处凝结、存留。同时,这种接触方式能有效地防止微压差泄漏。
适用范围
该产品适用闪点低于28℃的甲类油品和闪点低于60℃的乙类油品。如汽油、煤油、柴油、原油、苯、甲苯、乙醇等介质储罐使用,它在-35℃- +60℃的温度环境的各种石油、化工、医药、能源、特殊液体或气体等物料。

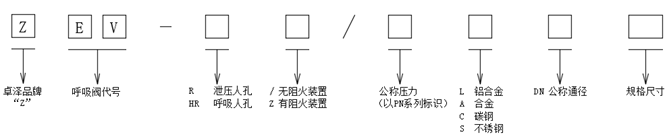

型号规格写法
