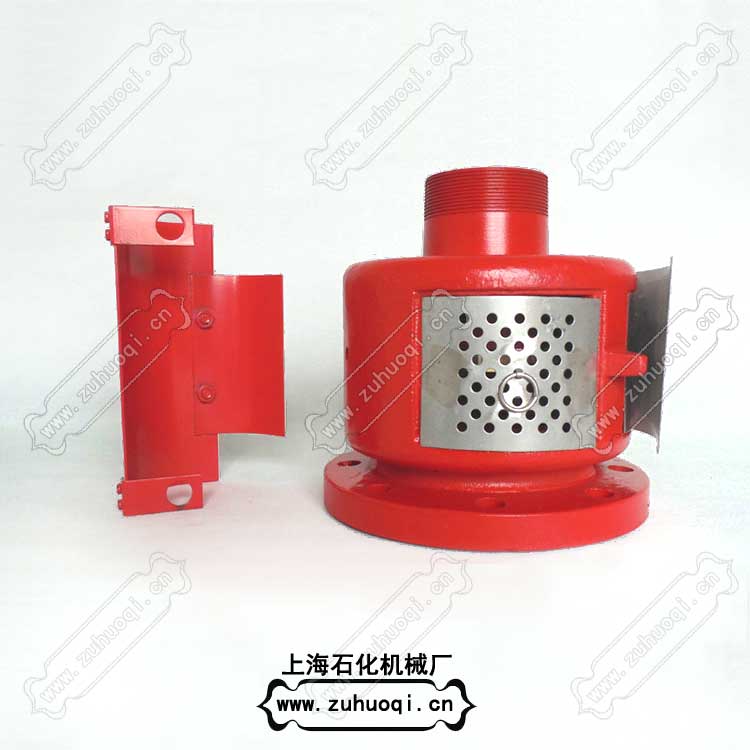

低倍数空气泡沫产生器
- 产品品牌 上海石化机械厂
- 产品型号 PC4\ PC8\ PC16\ PC24
- 产品描述
低倍数空气泡沫产生器,泡沫发生器,泡沫产生器,空气泡沫产生器,低倍数泡沫产生装置...
一、PC系列低倍数泡沫产生器概述
液上喷射泡沫灭火系统(以下简称泡沫系统),是将泡沫喷入燃烧液体表面形成泡沫层或一层膜的低倍数泡沫灭火系统。
液上喷射空气泡沫产生器(以下简称产生器),是泡沫系统中产生和喷射泡沫的关键消防设备。
液上喷射空气泡沫产生器又分为PC系列(卧式)和PCL系列(立式)低倍数空气泡沫产生器,是用于低倍数泡沫灭火系统,以液上喷射方式产生和喷射泡沫的灭火设备,主要用于固定顶储罐和按固定顶对待的内浮顶储罐的消防保护,将低倍数空气泡沫喷洒到燃烧液体表面,形成泡沫层,隔绝空气,吸收热量,从而扑灭火灾。
PC系列液上喷射空气泡沫产生器
PC系列液上喷射空气泡沫产生器是一种水平固定安装在油罐顶壁上,能产生和喷射空气泡沫的灭火设备,主要用于固定顶储罐和按固定顶对待的内浮顶储罐的消防保护,。喷口用薄玻璃片(或隔膜)与罐内空气封隔,起到防止罐内油液或油气进入泡沫室或消防管道的作用。当泡沫消防车或固定消防泵供给的泡沫混合液流经输送管道通过泡沫产生器时,形成扩散的雾化射流,在其周围产生负压,从而吸入大量空气形成空气泡沫。空气泡沫通过泡沫喷管和导板输入贮罐内,沿管壁淌下,平稳地覆盖在燃烧液面上,形成泡沫覆盖,扑灭油类火灾。
应用范围
用于石化行业储罐区固定顶储罐和内浮顶储罐上。
组成部分
空气泡沫产生器主要由泡沫产生器主体,泡沫喷管组和导板组三个部分组成。
空气泡沫产生器以下部件组成:1、密封玻璃2、玻璃压圈3、喷咀4、滤网5、罩板6、壳体 7、法兰8、壳体组9、导板组。
特点
与卧式产生器对比,立式产生器具有安装方便,密封效果好等特点。
执行标准
:GB20031-2005 《泡沫灭火系统及部件通用技术条件》。
二、选型及技术参数
1、选型油罐安装泡沫发生器采用的类型和设置数量的多少,是根据油罐容量、储存油品的品种、油面的大小、以及泡沫种类,通过计算来确定选择对应性能参数的泡沫产生器,但最少不得少于两个,而且还各有一根单独的消防管线来供应泡沫混合剂。当泡沫消防车固定消防泵供给的泡沫混合液流,经输送管道通过产生器时,形成空气泡沫,扑灭油类火灾。
主要参数
型号 |
工作压力范围 (MPa) |
额定工作压力 (MPa) |
额定流量(L/s) |
发泡倍数 |
流量系数K |
25%析液时间 |
|
PC4 |
PCL4 |
0.3~0.5/ |
0.5 |
4 |
≥5 |
107.3 |
≥2min |
PC8 |
PCL8 |
8 |
214.7 |
||||
PC16 |
PCL16 |
16 |
429.3 |
||||
PC24 |
PCL24 |
24 |
644 |
注:如采用水成膜泡沫液,25%析液时间≥1.5min;如采用抗溶性泡沫液,25%析液时间≥3min。
产生器进口压力范围是P:0.3~0.7MPa/0.3-0.5MPa
玻璃片在0.1-0.2MPa压力下被冲破。
混合液流量Q:Q=K·√P(Q:L/s、P:MPa)
产生器适合配用:3%和6%各种类型泡沫液
泡沫发生参考量
①型号 PC-4:工作压力为0.5MPa时,混全液为4升/秒,泡沫发生量为25升
②型号 PC-8:工作压力为0.5MPa时,混全液为8升/秒,泡沫发生量为50升
③型号 PC-16:工作压力为0.5MPa时,混全液为16升/秒,泡沫发生量为100升
④型号PC-24:工作压力为0.5MPa时,混全液为24升/秒,泡沫发生量为150升
泡沫产生器进口管孔径与连接法兰如表2所示。
表2 进口管径与连接法兰列表
产品规格 |
PCL4 |
PCL8 |
PCL16 |
PCL24 |
管径 |
DN65 |
DN65 |
DN65 |
DN65 |
法兰 |
DN65 RF 1.6MPa GB9119 |
DN65 RF 1.6MPa GB9119 |
DN65 RF 1.6MPa GB9119 |
DN65 RF 1.6MPa GB9119 |
三、使用说明
1、低倍数空气泡沫产生器进口标定工作压力为0.5MPa,也可以再0.3-0.7MPa压力范围内使用,但混合液量和泡沫量相应变化。
2、消防泵供水系统可以配套使用压力式比例混合装置或环泵式比例混合器向产生器输送空气泡沫混合液。
3、本产生器配用3%型和6%型各种类型泡沫液。
4、为防止易燃液体贮罐内空气蒸发外漏,壳体出口端必须安装密封玻璃,该玻璃一面刻有易碎裂痕,混合液流压力在0.1-0.2MPa时即可冲碎。易碎裂痕一面应朝喷出口方向安装。
5、导板安装在贮罐内壁上,保证泡沫沿罐壁淌下,均匀地覆盖在燃烧液面上,以提高灭火效果。
6、低倍数空气泡沫产生器进口管孔径不得小于D所规定的尺寸(图一)
7、产生器应水平安装在储罐壁上部,不宜安装在储罐顶部。安装时罩板朝下,不宜侧装。用于外浮顶储罐时,应安装在储罐顶端的泡沫导流罩上。

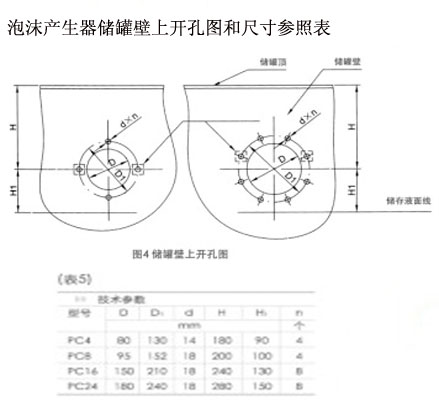

8、安装产生器时在储罐壁的开孔,应保证储罐上部要保留有足够的空间,储存液体的液面要低于产生器进口,应在储存液面线以下,以免影响泡沫质量及泡沫形成,并防止液体从产生器口流出。
9、
四、安装保养
1、如果使用产生器用于扑救水溶性甲、乙、丙类液体火灾,导板组不适用,而应换成其它合适的缓冲装置(如降落槽、泡沫溜槽等)。
2、产生器的喷嘴不能被杂物堵塞。在泡沫系统安装完毕进行喷水试验前,可将喷嘴拆下,密封玻璃处用铁板挡住,然后对管道进行冲洗,待确保管道中无杂物后再将喷嘴装好,然后进行泡沫系统调试。
3、为防止储罐内气体从产生器处外泄,在产生器壳体组出口端装有密封玻璃。密封玻璃一面有易碎划痕,有划痕面应朝出口方向安装。密封玻璃受到0.02MPa压力混合液冲击时将破碎。密封玻璃应在泡沫系统调试后再安装。每使用一次或其它原因造成密封玻璃损坏,应及时更换(见密封玻璃安装图4)。
4、产生器壳体组装有不锈钢材料制成的防雨罩和防杂物进入的滤网,安装时不应漏装。
5、产生器也可用于向储罐防护堤内喷射泡沫扑救防护堤内流淌火灾。安装在防护堤外使用时,应安装在能使泡沫液流淌至燃烧液面的挡板上
6、产生器安装在直径较小的储罐壁上,连接法兰平面与储罐壁圆弧面连接处有密封困难时,可以采取增加垫片或将连接法兰焊接在储罐壁上的办法。
7、 特殊情况下产生器的安装应本着不影响产生器性能为原则,如喷管组的直径可稍大但不要小,长度可稍长不要短;导板组或其他缓冲装置只能有不能无。导板组改换成其他缓冲装置时,其与储罐壁连接方式应按缓冲装置的结构具体确定,其要求应满足前面所述的原则。
8、为保证产生器的安全,应在产生器下设有支架等。由于发生火灾时可能产生储罐破裂或变形而使产生器及管道遭到损坏。为减轻损坏,应在产生器进口管道中安装一段能起缓冲作用的金属软管(图5)。
空气泡沫枪
1 概述
PQ型空气泡沫枪是一种移动轻便的灭火部件,能喷射水或空气泡沫用以扑灭小型油罐、地面石油和石油类产品等B类火灾及木材等一般固体物质火灾。
产品执行标准:GB 20031-2005《泡沫灭火系统及部件通用技术条件》。
2 应用范围
小型油罐、地面石油和石油类产品等B类火灾及木材等一般固体物质火灾。
3 组成
主要由枪筒、手轮、枪体、管牙接口等部件构成。
4 主要参数
型号 |
额定工 作压力 (MPa) |
工作压力范围 (MPa) |
流量 (L/s) |
射程 (m) |
发泡 倍数 |
析液 时间(min) |
外形尺寸 (mm) |
|
L |
D |
|||||||
PQ4 |
0.5 |
0.4~0.7 |
4 |
≥18 |
≥5 |
≥2 |
380 |
180 |
PQ8 |
8 |
≥22 |
460 |
180 |
5 特点
具有结构轻巧,使用方便等特点。
