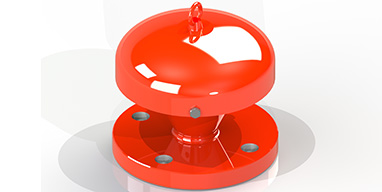

产品介绍

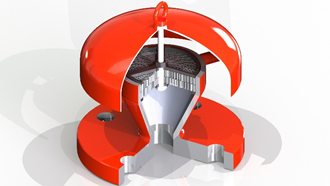

管端型阻火器是用来阻止氢气火焰向外蔓延的安全装置。它由一种能够通过气体的、具有许多细小通道或缝隙的固体材料(阻火元件)所组成。要求阻火元件的缝隙或通道尽量小,因而当火焰进入阻火器后,被阻火元件分成许多细小的火焰流,由于传热作用(气体被冷却)和器壁效应,火焰流猝灭。
管端型阻火器常用于高于环境/大气温度和压力(通常达60°C 0.01MPa.g)下的工艺操作。适用于可燃气体管道末端,如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道末端用品。
型号 |
规格 |
公称压力 |
温度 |
ZFQ管端型阻火器 |
1/2”(15mm)-12”(300mm) |
PN2.5-PN420 150LB-2500LB |
-196℃-600℃ |
壳体 |
阻火芯 |
垫片 |
连接标准 |
碳钢 304不锈钢 316L不锈钢 哈氏合金 其他 |
304不锈钢 316不锈钢 哈氏合金 PTFE 其他 |
石墨复合垫 PTFE 碳纤维 其他 |
螺纹(ANSI及GB) 对焊(ANSI及GB) 法兰(ANSI、DIN、JIS及GB) |

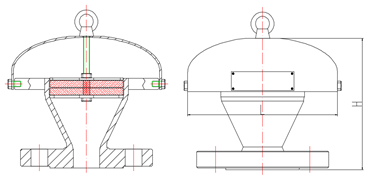

口径SIZE |
L (mm) |
H (mm) |
大约重量 (Kg) |
|
DN |
In. |
|||
15 |
1/2 |
108 |
110 |
7.5 |
20 |
3/4 |
108 |
110 |
7.5 |
25 |
1 |
108 |
110 |
7.8 |
40 |
1-1/2 |
219 |
180 |
11 |
50 |
2 |
219 |
180 |
11.5 |
65 |
2-1/2 |
219 |
180 |
12 |
80 |
3 |
273 |
220 |
15 |
100 |
4 |
325 |
250 |
19 |
150 |
6 |
377 |
285 |
24 |
200 |
8 |
426 |
320 |
32 |
250 |
10 |
530 |
500 |
40 |
300 |
12 |
630 |
550 |
55 |
