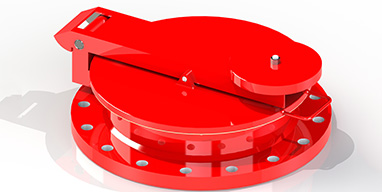

ZEV-R型紧急泄压阀
ZEV-R型
紧急泄压阀在工况中一般为水平安装。紧急泄压阀充分利用油罐本身的承压能力来减少油蒸气排放,其原理是利用阀盘的重量来控制油罐的呼气正压。紧急泄压阀充分利用油罐本身的承压能力来减少油蒸气排放,使罐内的压力不在继续。一般配合呼吸阀使用,在工况条件比较恶劣的情况下开启,来保护储罐安全。
我公司生产的ZEV型紧急泄压阀拥有先进的铰链定位和限位技术,每个部件都经过高精度加工工艺,使铰链盖在开启时有限位,待过量的压力释放完毕后能有效的归位,防止归位时产生未对准的情况,保证铰链盖准确复位。
我公司生产的ZEV型紧急泄压阀的阀盘和阀套有安装PTFE的绝缘装置和防静电装置,避免因阀芯运动时碰撞或摩擦产生火花,同时也避免静电导致用户产生不必要的损失。
我公司生产的ZEV型紧急泄压阀盘采用FEP(特氟龙)材质密封,其优良的抗腐蚀性、抗化学侵蚀性,抗液体和蒸汽粘附性,抗极限温度(-45℃)以及阀座冻结而造成的粘结。

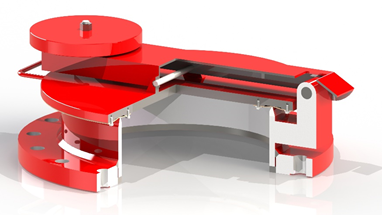

我公司生产的ZEV型紧急泄压阀能始终保持密封状态,直到系统设定压力。当发生过压时,受力元件提升,打破阀座与阀芯之间的密封,使蒸汽得以排出或补充,释放压力。一旦过程结束,阀门重新密封,并保持密封。
ZEV型紧急泄压阀能有效保护大多数储罐。
订货选型
型号 |
规格 |
压力/真空 |
温度 |
ZEV型泄压阀 |
16”(400mm)-24”(600mm) |
压力:50-1600mmH2O |
-45℃-180℃ |
壳体 |
阀芯 |
阀芯密封件 |
支架密封件 |
连接标准 |
碳钢 304不锈钢 316L不锈钢 347H高温钢 其他 |
铝 304不锈钢 316L不锈钢 347H高温钢 其他 |
FEP特氟龙 Buna-N Viton |
铝 不锈钢 |
螺纹(ANSI及GB) 对焊(ANSI及GB) 法兰(ANSI、DIN、JIS及GB) |
ZEV -R型尺寸和大约重量
口径SIZE |
L (mm) |
H (mm) |
(mm) |
C (°) |
碳钢壳体 (Kg) |
|
DN |
In. |
|||||
400 |
16 |
~680 |
260 |
250 |
75 |
45 |
450 |
18 |
~740 |
260 |
250 |
75 |
55 |
500 |
20 |
~815 |
260 |
250 |
75 |
58 |
600 |
24 |
~940 |
260 |
250 |
75 |
90 |
