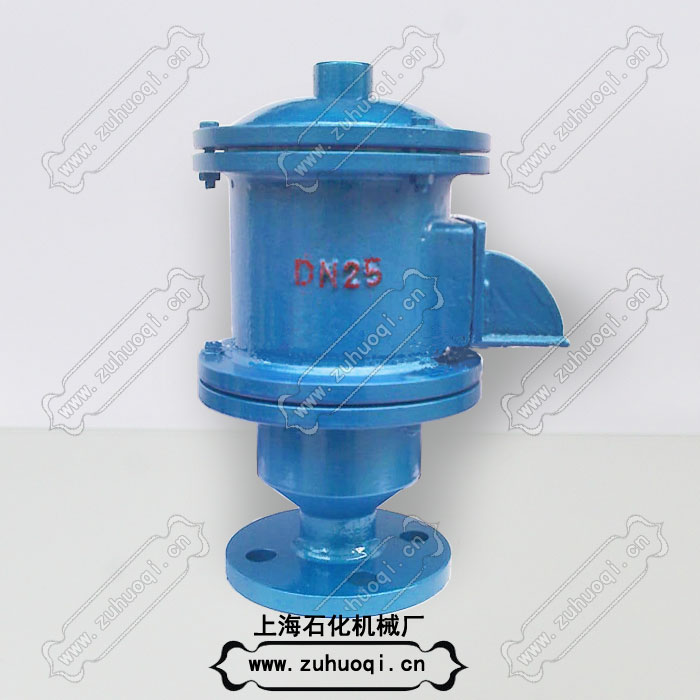

【产品名称：HXF系列阻火呼吸阀】

【产品型号：HXF系列】

单呼阀概述：
单呼阀适用于储存有机溶剂的储罐，只能呼出气体，不能吸入气体，保证了罐内介质不与罐外空气接触。该阀可带接管，可回收呼出气体。

单呼阀尺寸表：

DN	25	32	40	50	80	100	150	200	250	300
L	240	260	290	290	420	420	535	700	835	950
H	270	290	320	320	470	470	540	620	700	780

单呼阀主要零件材质：

NO	1	2	3	4	5	6
构件	壳体	阀杆	阀盘	阀座	垫片	阻火芯件
材质	不锈钢 铝合金 碳 钢	304 316 316L PTFE	304 316 316L PTFE	304 316 316L PTFE	304 316 316L PTFE	304 316 316L PTFE



产品简介：

HXF系列阻火呼吸阀根据国家标准《石油化工企业设计防火规范》(GB50160-92)之规定规定:“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”。可见呼吸阀、阻火器是储罐不可缺少的安全设施。它不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗。 我公司生产的呼吸阀，具有结构紧凑、通气量大、泄漏量小、密封性能好等特点。

工作原理：

阻火呼吸阀工作原理是用弹簧限位阀板，由正负压力决定或呼或吸。呼吸阀应该具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，阻火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器安全。 一种是达到一定压力时，进行呼或吸。另一种是设计成纯粹只呼不吸。可以理解为用两个适当压力的单向阀代替。阻火呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。本类阀门在管道中一般应当水平安装。

HXF系列阻火呼吸阀产品特点：

1、它是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，维修方便。

2、具有结构紧凑、通气量大、泄漏量小、密封性能好等特点。

3、阻火器位于呼吸阀吸入口处，彻底杜绝火源进入呼吸阀壳体内。

4、具有体积小、重量轻、检修、清洗、更换方便等优点。

HX系列呼吸阀：

☆呼吸阀代号以HX表示，HXF为阻火呼吸阀代号。

☆呼吸阀类型代号以呼入和呼出口有否接管来分类，共8种，见表：

HX1呼吸阀	HXF1阻火呼吸阀
HX2带双接管呼吸阀	HXF2带双接管阻火呼吸阀
HX3带吸入接管呼吸阀	HXF3带吸入接管阻火呼吸阀
HX4带呼出接管呼吸阀	HXF4带呼出接管阻火呼吸阀
HX5单呼阀	HXF5阻火单呼阀
HX6单吸阀	HXF6阻火单吸阀
HX7带接管呼出阀	HXF7带接管阻火呼出阀
HX8带接管吸入阀	HXF8带接管阻火吸入阀







试压检测:
1、检测准备:
将阻火呼吸阀正确地安装在试验台上，装置不应有泄漏现象，测试管内壁应平整光滑。
2、检测介质:
阻火呼吸阀开启压力、通气量、泄漏量的检测介质为空气，其绝对压力为0.1Mpa，温度为20℃，相对湿度为50%，密度为1.2kg/m3，若空气不是此状态时，应换算成此状态的气体。阻火呼吸阀阀体压力的检测介质为5-35 ℃清水。
3、气压检测:
先按标准检测其泄漏量，然后按要求逐台检测其灵敏度及通气量。
4、水压检测
阻火呼吸阀进行水压试验的压力为0.2Mpa，保压时间为10min，试压结构应符合要求。
5、压力检测:
将阻火呼吸阀安装在储气罐接管法兰上，调节阀门，使储气罐内的压力逐步升高或降低，将阀盘调整到使其处于开启状态，由连通的微压计上读出压力值，每分钟读值一次，然后再将阀盘分别转动90°、180°，重复上述试验，每一工况重复三次，取其平均值，试验结果应符合之要求。
6、泄漏量检测:
泄漏量检测的压力为0.75倍的操作压力，该值由微压计上读值。泄漏量的值由流量计上读值（流量计的精度为0.5-1.0级）每分钟读各测量值一次，共读三次，取其平均值，其结果应符合四之要求。
7、低温检测阻火呼吸阀将阻火呼吸阀安装在试验架上放入低温箱内，低温箱内的温度降到4-15℃，同时和低温箱内连续输入相对温度不低于70%的常温空气，在阀盘末开启前达到呼吸阀内处 结箱，再使低温箱内温度降到-30℃，经24小时恒温，将试验架一侧连接到微压计，另一侧通过存有常温空气的稳压罐与空气动力连接。当呼吸阀的阀盘处于开启状态时，读压力值。重复三次，均符合之要求。
呼吸阀的性能及特点:
呼吸阀的阀体能承受0.2Mpa的水压，无渗透和变形现象。呼吸阀耐低温性能在空气相对湿度大于70%，最低温度为-30℃时，经过24小时的冷冻后，其阀盘开启压力符合工作压力要求，（允许压差正负20pa）。
GTQ型通气管的阀盘部件动作时，灵敏度高，动作完成后，保证密封。呼吸阀阀内留有足够的空间，保证储罐的通气量。呼吸阀没达到工作压力以前：公称通径≤150mm，其泄漏量≤0.04m3/h；公称通径≥20mm，其泄漏量≤0.4m3/h；当呼吸阀达到了工作压力以后：阀盘立即开启，保证储罐正常的通气要求。
特点及性能：
新型管道阻火器材质采用：铸铁、铸钢、不锈钢、铝合金、耐腐蚀性好。阀盘、阀封环采用不锈钢四氟乙烯材料。耐低温，防冻性能好。该阀是安装在固定顶罐上的通风装置，减少油品蒸发损耗，控制储罐压力作用。本阀具有通风量大，泄漏量小，耐腐蚀，防冻性能好。它能对石油储罐内外压着进行自动调节等特点。







『主要特点』

HXF5带阻火石油气单呼阀具有通风量大，密封性能好，泄漏量小，耐腐蚀等特点。

『工作介质』

汽油、煤油、柴油、芳烃、硫、空气等，或其他石油化工物料，阻火类别的选用“HGJ21-89”选行，选ⅡA级或ⅡB级由用户指定。

『环境温度』

呼出压力：B、+980Pa C、+175Pa D、+4KPa E、+18KPa
吸入压力：B、-295Pa C、-295Pa D、-0.5KPa
(操作压力指标也可以由用户指定)
使用环境温度：-30℃～60℃

『制造标准』

参照“SY7511-87”、“GB5908-86”等标准进行制造和验收。
注：法兰连接采用HG5010-58、PN1.0MPa，也可以根据用户需要，按HGJ、JB、ANSI-B16.5，JIS等其它标准进行制造。

『连接尺寸』

HX1、HXF1结构图

『制造标准』

参照“SY7511-87”、“GB5908-86”等标准进行制造和验收。
注：法兰连接采用HG5010-58、PN1.0MPa，也可以根据用户需要，按HGJ、JB、ANSI-B16.5，JIS等其它标准进行制造。

『连接尺寸』

HX2、HXF2结构图片

『及连接尺寸』

『连接尺寸』

HX4、HXF4结构图片

『连接尺寸』

HX5、HXF5结构图片

『连接尺寸』

HX6、HXF6结构图片

『连接尺寸』

HX7、HXF7结构图片

『连接尺寸』

HX8、HXF8结构图片

『及连接尺寸』

HX7Y、HXF7Y结构图片







呼吸阀操作压力

等级 压力 A B C D 呼出压力 +355 Pa (36 mmH20) +980 Pa (100 mmH20) +1765 Pa (180 mmH20) 由用户定 吸入压力 -295 Pa (30 mmH20) -295 Pa (30 mmH20) -392 Pa (40 mmH20) 由用户定

二、呼吸阀本体材料和适用介质

代号 名称 材料 壳体 阀盘 导杆 阻火层 密封座 适用介质 I ZALSi7Mg 铸铝合金 铝合金 1Cr13 304 聚四氟乙烯 油品 II CS 碳钢 304 304 304 聚四氟乙烯 油品、化工品 III OCr18Ni9 SS304 304 304 304 聚四氟乙烯 化工品 IV 00Cr19Ni11 SS304L 304L 304L 304L 聚四氟乙烯 化工品 V 0Cr17Ni12Mo2 SS316 316 316 316 聚四氟乙烯 化工品 VI 00Cr17Ni14Mo2 SS316L 316L 316L 316L 聚四氟乙烯 化工品

四、呼吸阀通气量和泄漏量 代号 规格mm 50 80 100 150 200 250 压力等级Pa 通气量m3/h A +355 25 60 90 190 340 500 -295 20 50 75 160 280 450 B +980 30 70 100 200 380 600 -295 20 50 75 160 280 450 C +1765 40 95 140 280 500 800 -295 20 50 75 160 280 450 标准允许泄漏量m3/h ≤0.04 ≤0.4

注：非标准呼吸阀操作压力的通气量见13页呼吸阀流量曲线图。

五、制造和检验标准
按SY/T0511-1996《石油储罐呼吸阀》和API2000的标准进行生产检验和验收。



HX 系列型呼吸阀

HX1 型呼吸阀 DN50－400

HXF1 型阻火呼吸阀 DN50－400

单位：mm

DN 50 80 100 150 200 250 300 400 H 280 350 430 500 430 500 530 600 630 700 740 820 820 900 940 1020 L 300 450 450 650 850 1000 1100 1250

HX2 型带双接管呼吸阀 DN50－250

HXF2 型带双接管阻火呼吸阀 DN50－250

单位：mm

DN 50 80 100 150 200 250 H1 110 180 180 250 180 250 220 290 260 379 320 400 H 280 350 430 500 430 500 530 600 630 700 740 820 L 320 450 450 620 750 850 L1 160 225 225 330 375 425



HX3 型带吸入接管呼吸阀 DN50－250

HXF3 型带吸入接管阻火呼吸阀 DN50－250

单位：mm

DN 50 80 100 150 200 250 H1 110 180 180 250 180 250 220 290 260 330 320 400 H 280 350 430 500 430 500 530 600 630 700 740 820 L1 160 225 225 330 358 425 L 310 450 450 635 800 950

HX4 型带呼出接管呼吸阀 DN50－250 HXF4 型带呼出接管阻火呼吸阀 DN50－250

单位：mm

DN 50 80 100 150 200 250 H1 110 180 180 250 180 250 220 290 260 330 320 400 H 280 350 430 500 430 500 530 600 630 700 740 820 L1 160 225 225 330 358 425 L 310 450 450 635 800 950

HX 系列型呼吸阀

HX5 型单呼阀 DN50－250

HXF5 型阻火单呼阀 DN50－500

单位：mm

DN 50 80 100 150 200 250 300 400 500 H 250 320 400 470 400 470 470 540 550 620 620 700 780 800 1100 L 290 420 420 535 700 835 950 1100 1200



HX6 型单吸阀 DN50－250

HXF6 型阻火单吸阀 DN50－250

单位：mm

DN 50 80 100 150 200 250 H 280 350 430 500 430 500 530 600 630 700 740 820 L 320 450 450 620 750 850



HX7 型带接管呼出阀 DN50－300

HXF7 型带接管阻火呼出阀 DN50－300

单位：mm

DN 50 80 100 150 200 250 300 H1 110 180 160 270 160 270 200 270 250 320 290 370 320 400 H 250 320 400 470 400 470 470 540 550 625 620 700 700 780 L1 165 250 250 320 400 480 550 L 300 420 420 520 650 760 880



HX8 型带接管吸入阀 DN50－250

HXF8 型带接管阻火吸入阀 DN50－250

单位：mm

DN 50 80 100 150 200 250 H1 110 180 160 230 160 270 200 270 250 320 290 370 H 250 320 400 470 400 470 470 540 550 625 620 700 L1 165 250 250 320 400 480 L 300 420 420 520 650 760

HX7Y 型带接管呼出阀

HXF7Y 型带接管阻火呼出阀

产品型号	进入口径×呼出口径	H1	H	L1	L
HX7Y	DN250×DN300	380	700	480	700
HX7Y	DN80×DN100	270	470	250	420
HXF7Y	DN100×DN150	280	480	250	420
备 注	“Y ”表示进出口不一致，即异径
