不锈钢阻火透气帽的内部结构

2020-2-15 14:13:26      点击:

透气帽应垂直安装在油罐的顶部,确保罐内外压力的平衡。从而保证罐体和加油站的安全,阻火透气帽(简称透气帽)是保证加油站、油罐等透气安全的重要配套设备,

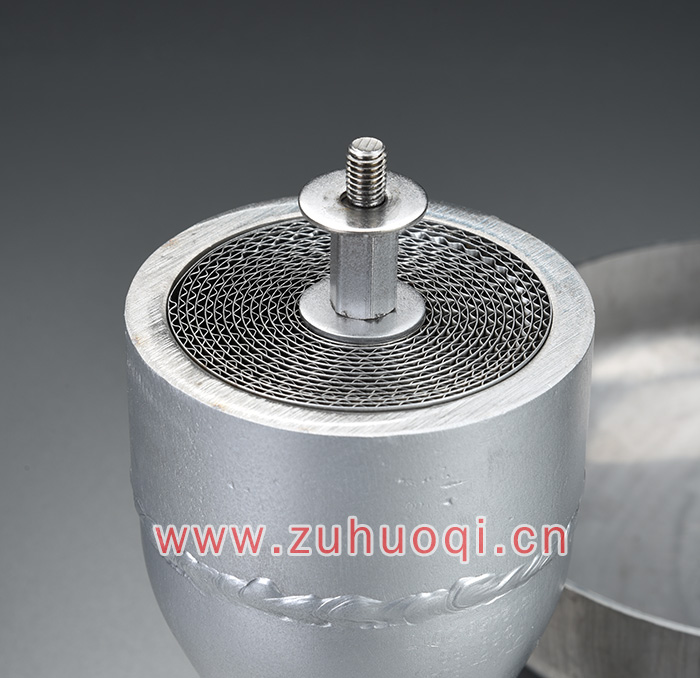

【小口径的阻火透气帽】



阻火芯由双层不锈钢波纹板盘卷而成,内设2层阻火芯,符合CB-5908-2005的技术要求。当油罐料膨胀或进油时,即通过阻火芯波纹板向外排气。当油罐内向外放油时又向罐内吸气,并阻止和杜绝一切火源从此通过,确保油罐安全。

阻火透气帽

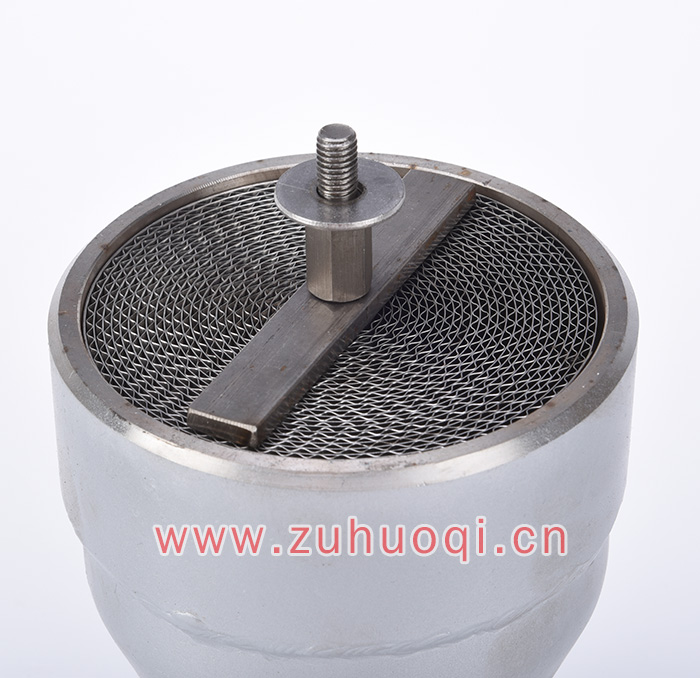

大口径的阻火透气帽

阻火透气帽

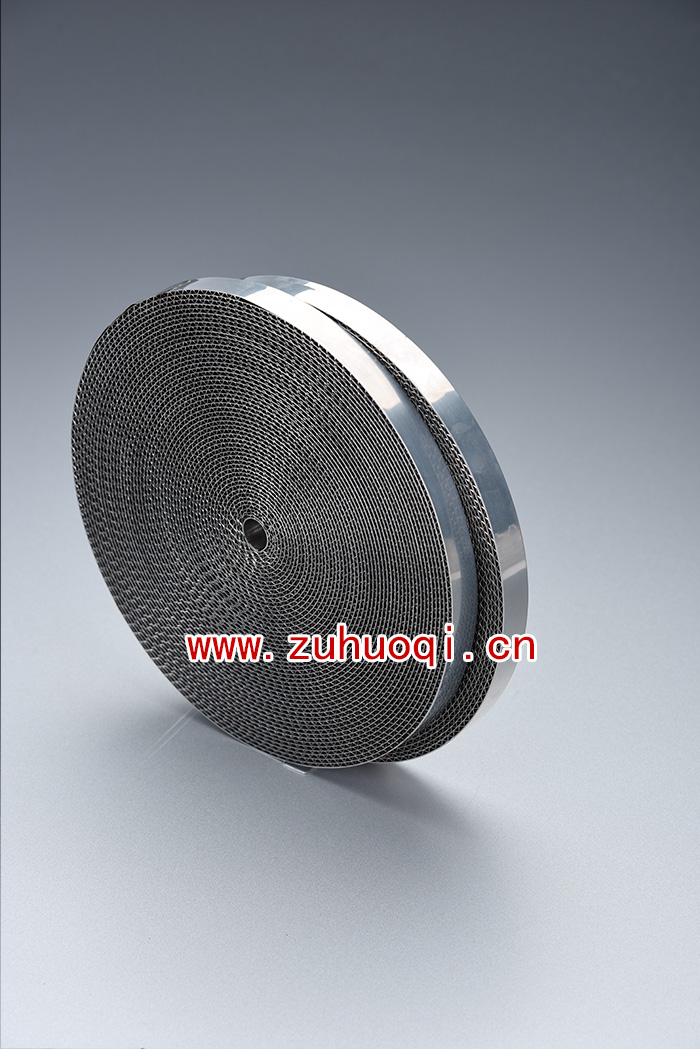

【不锈钢波纹阻火芯】

材质可以定制304   316  316L等,尺寸大小也可以根据需求定制



规格: 外径/直径【根据用户实际要求尺寸加工,请测量实际尺寸】

内径/轴孔【默认10-12mm、也可定制】

             厚度【单片标准厚度为15-15.5mm】;

            如是其他厚度的需要有起订量方可下单定做。

阻火器

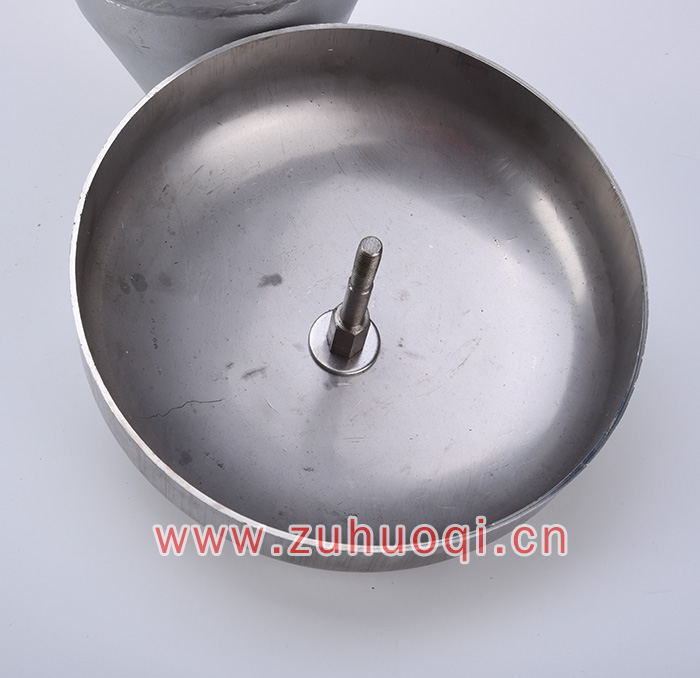

阻火透气帽的不锈钢防护罩

阻火透气帽

阻火透气帽的防护罩是由

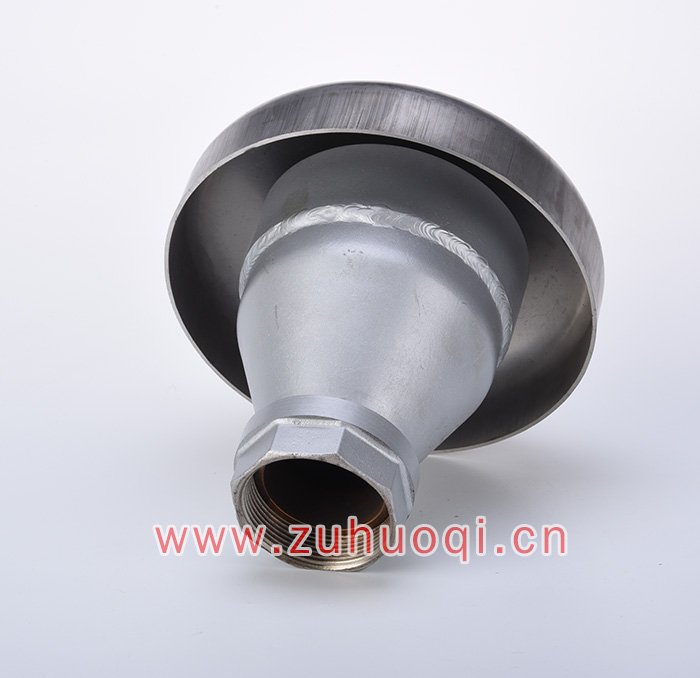

本款阻火透气帽采用304不锈钢材质焊接阀体,顶部防护罩是由304不锈钢板激光切割后冲压而成。


防护罩的不锈钢板厚度2mm。

阻火透气帽阻火透气帽
