阻火器型号及用途 

波纹阻火器： 

型号： ZGB-1口径：50-300mm 

压力(MPa)：0.6~5.0

材质：碳钢、不锈钢 

ZGB-1新型波纹石油储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲苯、原油等，可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上。 



网型阻火器： 

型号： HGS07

口径：15-200mm

压力： 2.5MPa / 4.0MPa 

材质：碳钢、不锈钢 

HGS07型网型阻火器适用于储存闪点低于28℃的甲类油品和闪点低于28℃的乙类油品，也适用地储存物料以氮气封顶的拱顶罐上，砾石阻火器与网型原理同上，用在管道上。与呼吸阀、呼吸人孔配套使用，亦可单独使用。



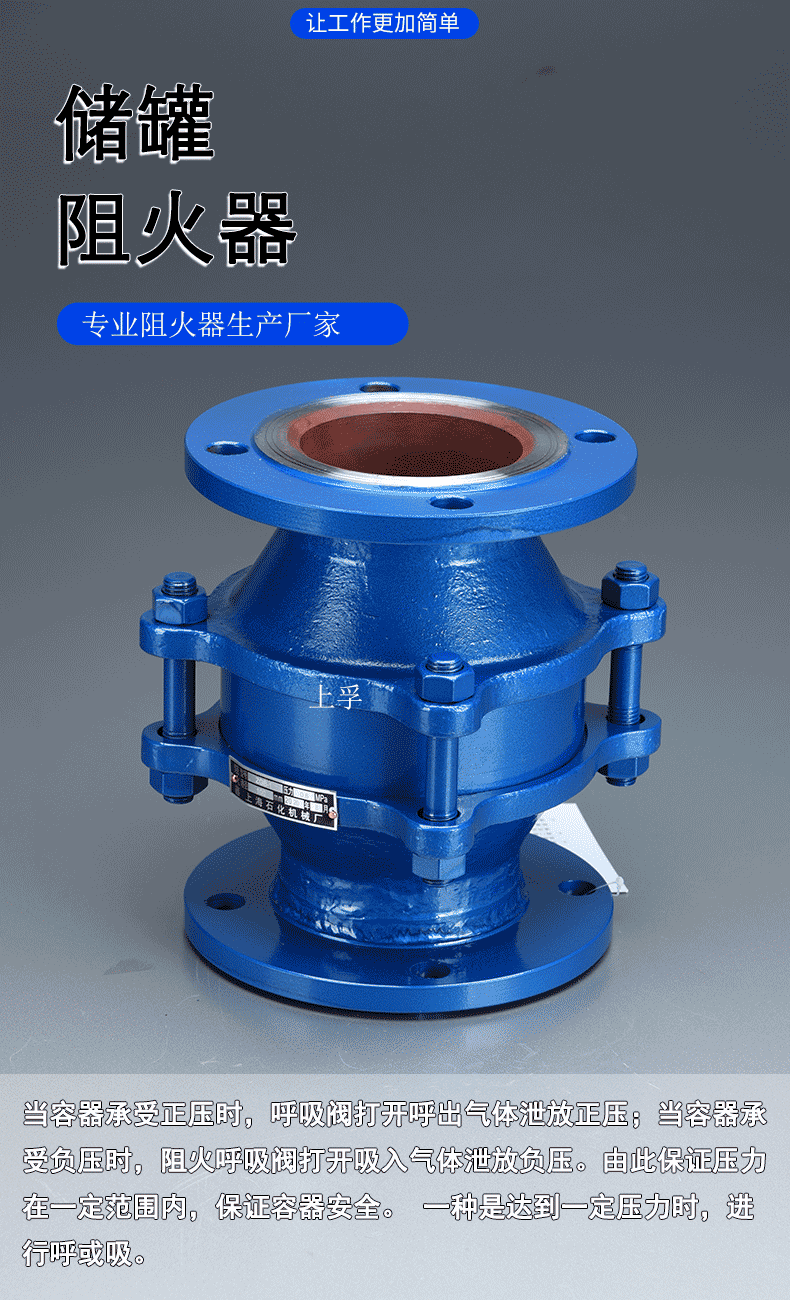

 抽屉式波纹阻火器： 

型号： ZGB-2

口径：50-250mm

压力：低压

材质：碳钢、不锈钢 

ZGB-2（全天候）型抽屉式波纹阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上，通常与呼吸阀配套使用，其主要功能是允许易燃易爆的气体通过，对外界传入储罐的火焰起有阻止与窒息作用。该阻火器可以与通气管配套或单独使用，其它规格产品可按用户要求提供。



阻爆燃型管道阻火器： 

型号： ZGB-1

口径：15-300mm 

压力(MPa)：0.6~5.0 

材质：碳钢、不锈钢 

输送可燃性气体的管道上，火炬系统，油气回收系统、加热炉燃料气的网管上，空气净化通化系统，气体分析系统，煤矿瓦斯排放系统、腐蚀性可燃系统 



氧气管道阻火器： 

型号： FPV-XT、FP-XT

口径：15-500mm

压力： 2.5MPa / 4.0MPa 

材质：不锈钢 /铜 FP-XT型氧气管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”，局部温度骤升，成为着火能源；可以防止在阀门前后压差作用下，高速运动的物质微粒（如铁锈、粉尘、焊渣等）与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源，杜绝管道中燃爆事故的发生。 



天然气阻火器： 

型号： FPB

口径：15-250mm

压力：PN16-PN25

材质：碳钢、不锈钢 

本产品适和于安装在输送可燃性气体如回热炉燃料气、天然报、石油液化气、煤矿瓦斯排放的管网，也适和于民用煤气管道，防止在正常情况下火焰于管道中逆向传播，以避免灾难性事故的发生。安全阻火速度1425m/s,极限阻火速度1605m/s。 结构特点  本产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原设计制造的。 







主体材质 A3(WCB) 304(CF8) 304L(CF3) 316(CF8M) 316L(CF3M)

公称通径/公称压力 DN15-400mm(1/2-16”) PN0.6-5.0MPa(150-600Lb)

正负压阀盘材质 A3 L2 304 304L 316 316L PTFE

阻火层材质 304 304L 316 316L 哈氏合金 蒙乃尔合金

防爆等级 BS 5501： IIA IIB IIC

螺帽螺栓 20# 304 304L 316 316L

密封垫片 丁晴橡胶垫片 聚四氟乙烯垫片 金属垫片 石墨垫片

密封面 突面（RF） 平面 （FF） 凹凸面（MFM） 榫槽面（TG）

连接标准 HG GB HGJ JB ANSI JIS DIN BS NF

连接形式 法兰连接（II） 内螺纹连接（III） 外螺纹连接（IV）

设计制造检测标准 GB5908-86 GB1347-92

工作温度 碳钢: -30℃ ~ +350℃ 不锈钢: -80℃ ~ +480℃

外表 碳钢: 防腐油漆 不锈钢: 酸洗处理或防腐油漆

标配法兰 公制：HG 20592-97 1.0Mpa RF

英制：ANSI B 1.6 RF

选配法兰 公制：GB HGJ SH JB

英制：JIS DIN BS NF

备注：如客户选用配置的法兰，请在订货时说明。

 1.阻火器的分类

1 按性能分类

1.0 .1.1 阻爆燃型阻火器:用于阻止亚声速传播的火焰蔓延。

1.0 .1.2 阻爆轰型阻火器:用于阻止声速和超声速传播的火焰蔓延。



1.0.2按使用场所分类

1.0.2.1放空型阻火器:安装在储罐(或槽车)的放空管道上，用以防止外部火焰传入储罐(或槽车)内，分为管端型和普通型。      管端型: 一端与大气相通，为防止灰尘和雨水进入阻火器内部，顶部安装由温度控制开启的防风雨帽。管端型放空阻火器为阻爆燃型。     普通型:两端与管道相连，通过下游管道与大气相通。分为阻爆燃型和阻爆轰型。

1.0-2.2管道阻火器:安装在密闭管路系统中，用以防止管路系统一端的火焰蔓延到管路系统的另一端。分为阻爆燃型和阻爆轰型。      1.0.3 按结构分类

1.0-3.1 充填型阻火器      充填型阻火器又称填料型阻火器。

1.0.3.2 板型阻火器      板型阻火器有平行板型和多孔板型两种。

1.0-3.3 金属网型阻火器      这种类型的阻火器熄灭火焰的能力有限，目前已很少使用。

1.0-3.4液封型阻火器      这类阻火器的特点是可以用于含有少量固体粉粒的物料体系。

1.0-3.5波纹型阻火器      以上5种类型的阻火器在工业实践过程中，波纹型阻火器由于其稳定的性能而 得到广泛的应用。本规定以波纹型阻火器为例来说明阻火器的选用、安装和维护。
