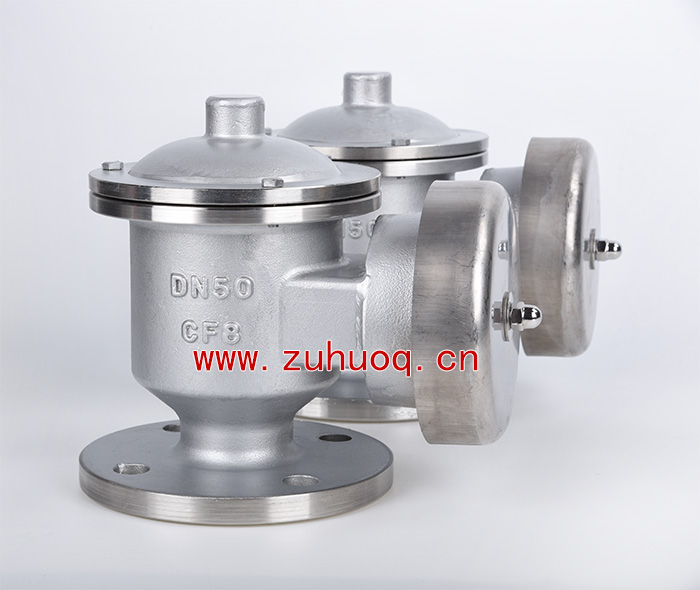

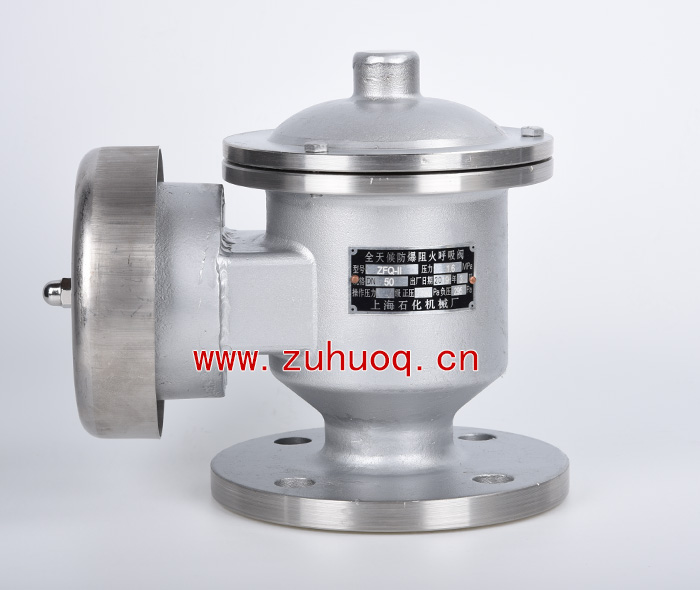

ZFQ-2不锈钢304阻火呼吸阀 DN50
【产品名称:不锈钢ZFQ-II全天候防爆阻火呼吸阀】
【产品型号:ZFQ-II】
【本品简介:阀体为CF8(304不锈钢),发盘304不锈钢,阀座PTFE,防护罩为2mm厚304不锈钢板激光切割后冲压而成】
产品简介:
ZFQ-2型全天候防爆阻火呼吸阀集阻火器与呼吸阀为一体,又名HXF-IZ防爆阻火呼吸阀,是根据GFQ-2全天候储罐呼吸阀进行改进的新型呼吸阀,有利于安装;同时降低成本,其原理与QZF-89全天候防火呼吸阀基本相同,它是石化储罐必备的新型安全设备,其最大优点是阻火呼吸性能好,重量轻,维修方便。该产品适用于储存内点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用,它在 -35 ℃ -60 ℃的温度环境中正常工作。
工作原理概述:
ZFQ-2型全天候防爆阻火呼吸阀安装在储罐顶部,既有阻火功能又解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。
产品主要特点:
1、新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金,耐腐蚀性好。
2、阀盘密封座采用四氟材料,耐低温,耐腐蚀,抗老化,防冻性能好。
3、结构简单,易检修,安全方便。
4、新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定,检验符合石油储罐阻火器阻火性能和实验方法GB5908-86规定。
主要技术参数:
级别 | 操作压力(P) |
操作压力() | 操作压力 | |
A级正压 | +355Pa | +36毫米水柱 | +36mmH₂O | |
负压 | -295Pa | -30毫米水柱 | -30mmH₂O | |
B级正压 | +980Pa | +100毫米水柱 | +100mmH₂O | |
负压 | -295Pa | -30毫米水柱 | -30mmH₂O | |
C级正压 | +1765Pa | +180毫米水柱 | +180mmH₂O | |
负压 | -295Pa | -30毫米水柱 | -30mmH₂O | |
D级正压 | +9800Pa | +10000毫米水柱 | +10000mmH₂O | |
负压 | -295Pa | -30毫米水柱 | -30mmH₂O |
阀体材料
|
碳钢WCB、不锈钢304、316、316L、铝合金
|
阀杆材料 | 不锈钢304、316、316L、铝合金 |
正压阀盘材料
|
不锈钢304、316、316L、铝合金、四氟PTFE
|
负压阀盘材料
|
不锈钢304、316、316L、铝合金、四氟PTFE
|
阻火芯材料 | 不锈钢304、316、316L |
环境温度 ℃
|
-30~60℃
|
操作压力 Pa
|
-295~98000Pa (-30mmH2O~+10000mmH2O)、特殊压力可定做
|

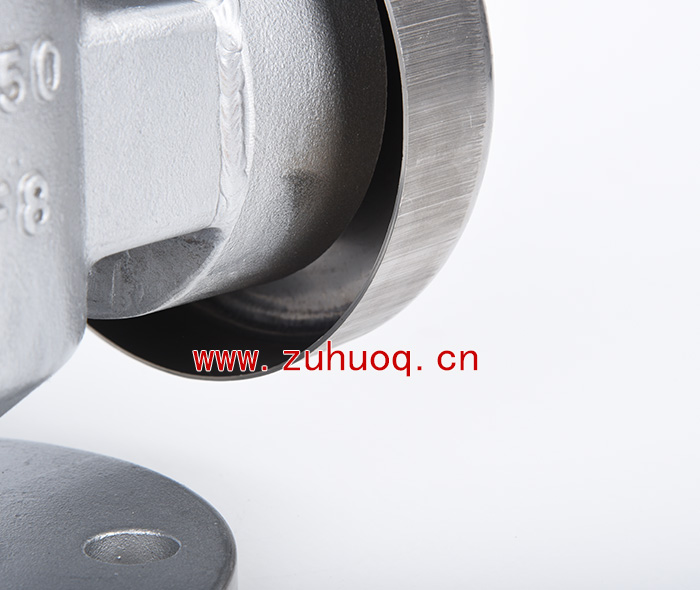

相比市场中,防护罩使用2元店卖的那种白铁(表面很亮看起来像不锈钢,其实并不是不锈钢),厚度不足0.3mm,且容易生锈腐蚀。我司阻火呼吸阀选用304不锈钢原材板进行激光切割,然后再进行冲压而成,结实耐用,防锈防腐。
