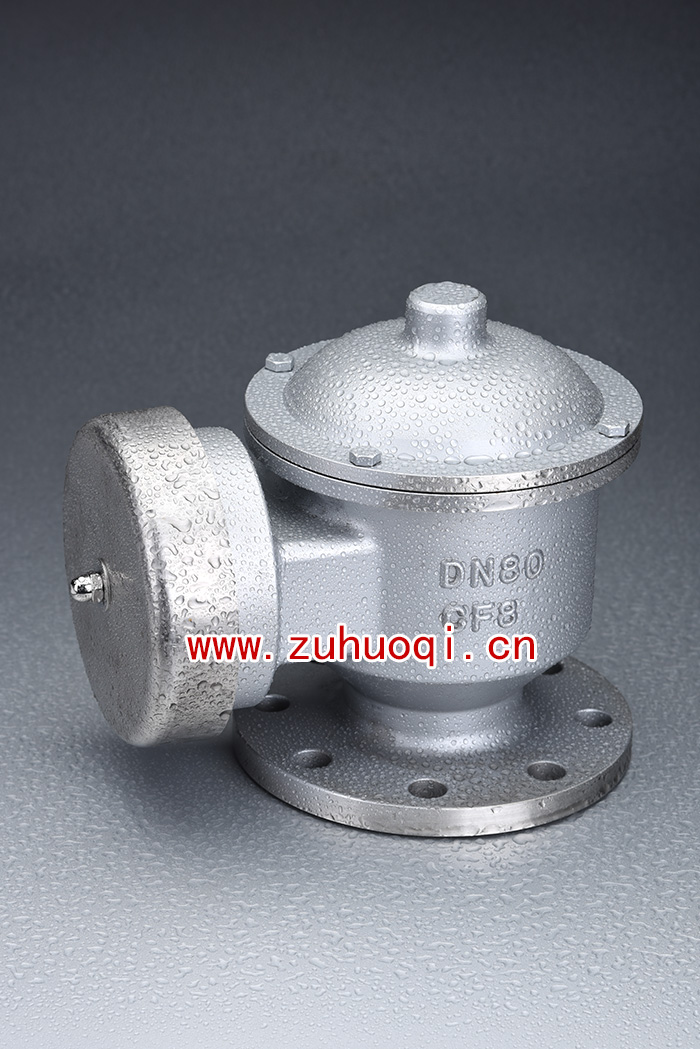

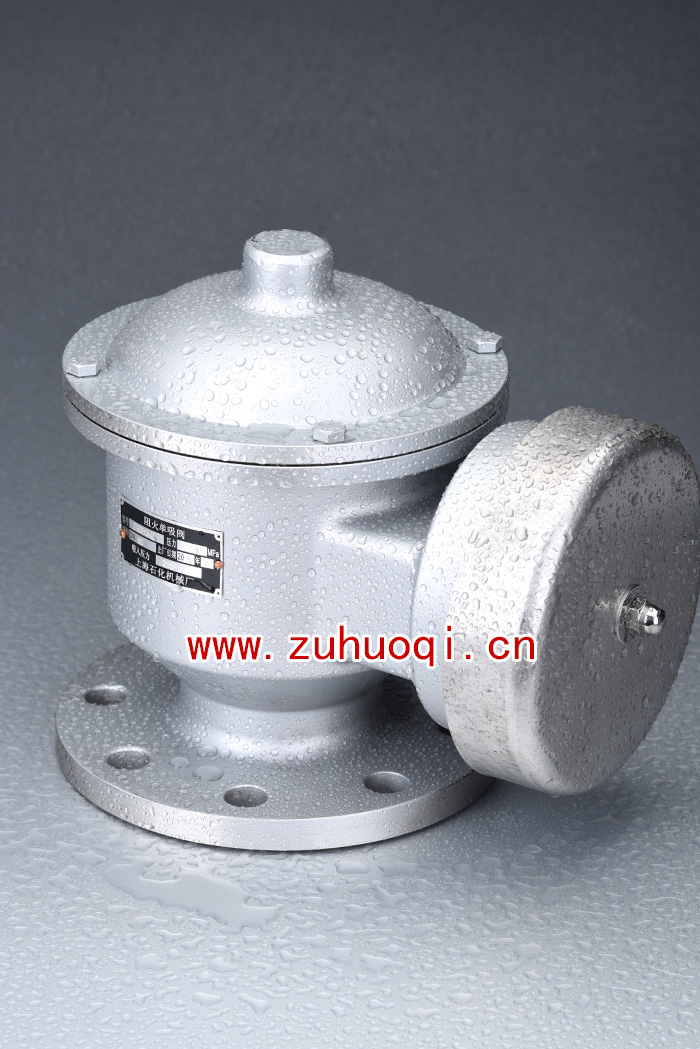

不锈钢阻火单吸阀DN80

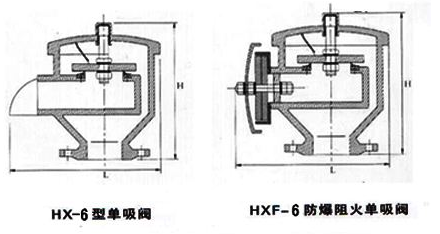

阻火单吸阀
小呼吸排放单吸阀工作原理是用弹簧限位阀板，由正负压力决定或呼或吸。呼吸阀应该具有泄放正压和负压两方面功能，具体:当容器承受正压时，呼吸阀打开呼出气体泄放正压;当容器承受负压时，阻火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器安全。一种是达到一定压力时，进行呼或吸。另一种是设计成纯粹只呼不吸。可以理解为用两个适当压力的单向阀代替。 单吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。
工作原理： 单呼阀不同于普通呼吸阀，只能向外呼气，不能向内吸气，当系统内压力升高时，气体便经过呼吸阀向外放空，保证系统的压力恒定。单吸阀只能向内吸气，不能向外呼气，当系统内压力降低时，气体便经过呼吸阀向内吸入，保证系统的压力恒定。
阻火单吸阀是ZFQ-2阻火呼吸阀的次级分类，与ZFQ-2阻火呼吸阀的差别是单吸阀只有吸入口，没有呼出口，只能从外界吸入气体，不能呼出气体，因此装单吸阀另需要安装呼出专用阀或者呼出管，一般使用单吸阀的储罐是储罐内的介质有毒有异味等因数而不适合直接排放到空气中，需要通过回收装置或者反应装置。单吸阀ZFQ-2同样可以带有阻火功能，即阻火单吸阀。
呼吸排放计算
固定顶罐的呼吸排放可用下式估算其污染物的排放量:
LB=0.191×M(P/(100910-P))^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC
式中:LB-固定顶罐的呼吸排放量(Kg/a);
M-储罐内蒸气的分子量;
P-在大量液体状态下，真实的蒸气压力(Pa);
D-罐的直径(m);
H-平均蒸气空间高度(m);
△T-一天之内的平均温度差(℃);
FP-涂层因子(无量纲)，根据油漆状况取值在1~1.5之间;
C-用于小直径罐的调节因子(无量纲);直径在0~9m之间的罐体，C=1-0.0123(D-9)^2 ; 罐径大于9m的C=1;
KC-产品因子(石油原油KC取0.65，其他的有机液体取1.0)
工作排放计算
工作排放是由于人为的装料与卸料而产生的损失。因装料的结果，罐内压力超过释放压力时，蒸气从罐内压出;而卸料损失发生于液面排出，空气被抽入罐体内，因空气变成有机蒸气饱和的气体而膨胀，因而超过蒸气空间容纳的能力。
可由下式估算固定顶罐的工作排放:
LW=4.188×10^-7×M×P×KN×KC
式中:LW-固定顶罐的工作损失(Kg/m3投入量)
KN-周转因子(无量纲)，取值按年周转次数(K)确定。周转次数=年投入量/罐容量
K<=36,KN=1
36<K<=220,KN=11.467×K^-0.7026
K>220,KN=0.26
