ZHQ-B氢气阻火器

ZHQ-B氢气阻火器是用来阻止氢气管道气体、液体的火焰蔓延和防止回火而引起爆炸，从而保证储罐的安全。这类阻火器内的阻火层常用不锈钢带或铜镍合金材料压制而成的波纹状，波纹的大小由气体性质和阻止火焰速度决定。它的功能是允许易燃易爆气体通过，对火焰有阻止窒息作用。

一、ZHQ-B氢气阻火器工作原理：

ZHQ-B氢气阻火器是用来阻止氢气火焰向外蔓延的安全装置。它由一种能够通过气体的、具有许多细小通道或缝隙的固体材料（阻火元件）所组成。要求阻火元件的缝隙或通道尽量小，因而当火焰进入阻火器后，被阻火元件分成许多细小的火焰流，由于传热作用（气体被冷却）和器壁效应，火焰流猝灭。

二、ZHQ-B氢气阻火器结构特点：
氢气阻火器采用四片阻火板，比普通阻火板多两片阻火板，阀体采用铝合金、碳钢、不锈钢等多种材质，阻火芯采用不锈钢304、316L等材质，是氢气阻火的必备产品。

氢气阻火器主要用途：

氢气阻火器适和于安装在输送可燃性气体如回热炉燃料气、天然报、石油液化气、煤矿瓦斯排放的管网，也适和于民用煤气管道，防止在正常情况下火焰于管道中逆向传播，以避免灾难性事故的发生。安全阻火速度1425m/s,极限阻火速度1605m/s。

氢气阻火器安装与维护：
氢气管道阻火器与管路连接可水平安装也可垂直安装。定期检查，一旦发现堵塞，应用高压蒸气、压缩空气或有机溶剂清冼，如发现芯件机械性损坏或被介质腐蚀后，应立即更换。
1：阻火器每半年检查一次，检查阻火芯子是否堵塞，变形，腐蚀等。
2：阻火器发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。
3：重新安装氢气阻火层芯子时，应保证结合面不得漏气。 执行标准：

GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。

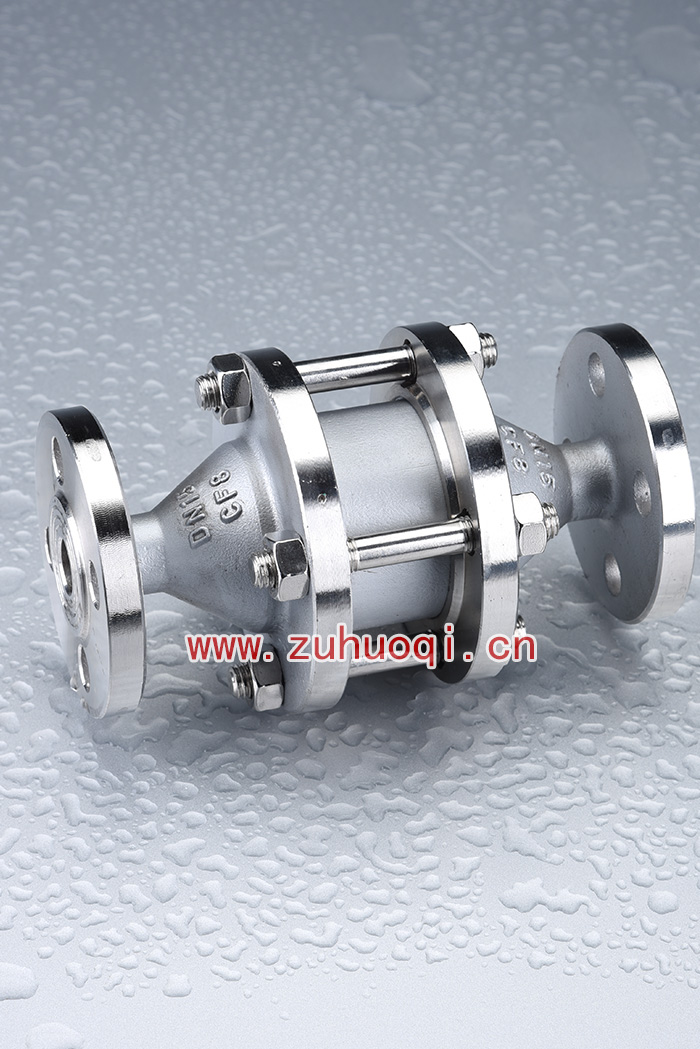

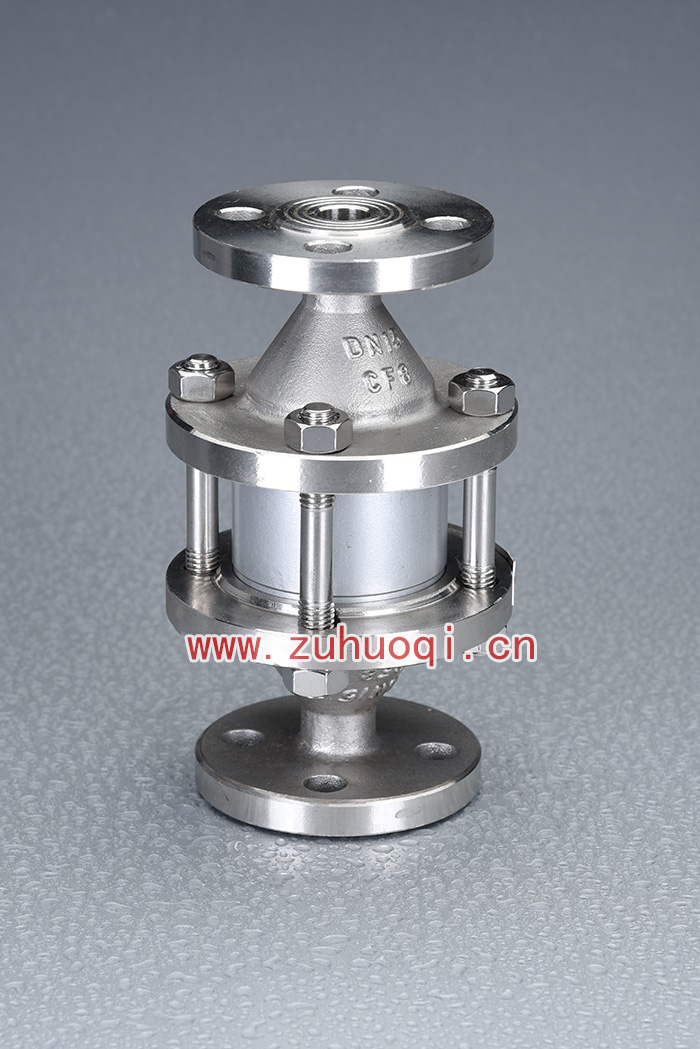

照片为DN15口径304材质
