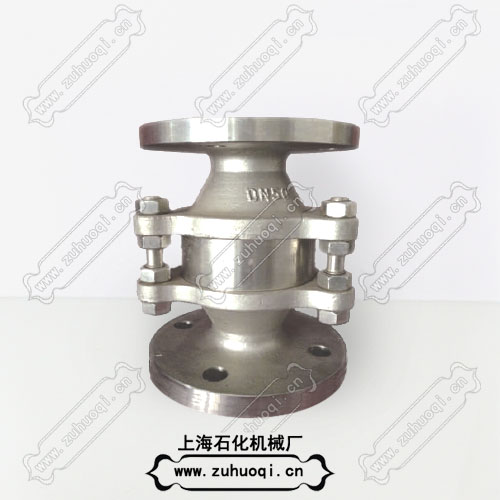

ZGB-I储罐波纹网阻火器

更新:2017-2-22 19:45:22      点击:
  • 产品品牌   石化机械
  • 产品型号   ZGB-I
  • 产品描述

    ZGB-I波纹储罐阻火器,又名ZHQ-I波纹阻火器,储罐阻火器,主要用于安装原油,汽油、煤油、柴油、芳烃,硫等固定顶式储罐上的重要安全设备...

产品介绍

【产品名称:ZGB-I储罐波纹网阻火器

【产品型号:ZGB-I


产品简介:

一、储罐阻火器主要用途
ZGB-I波纹储罐阻火器,又名ZHQ-I波纹阻火器,储罐阻火器,主要用于安装原油,汽油、煤油、柴油、芳烃,硫等固定顶式储罐上的重要安全设备。它的功能是允许易燃易爆气体通过,对火焰有阻止窒息作用。该产品广泛应用于石油储罐,是防止意外火种侵入罐内,防止意外事故,是储罐防火的理想产品。
     ZGB-I型储罐波纹阻火器,用于安装原油,汽油、煤油、柴油、芳烃,硫等固定顶式储罐上的,与呼吸阀、呼吸人孔、通气孔配套使用的重要安全设备。
工作原理:

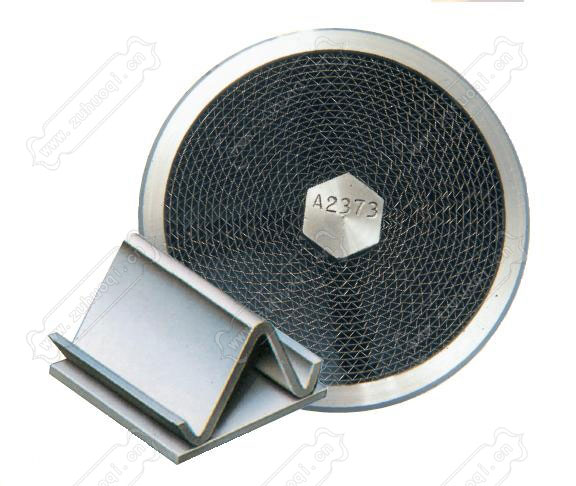

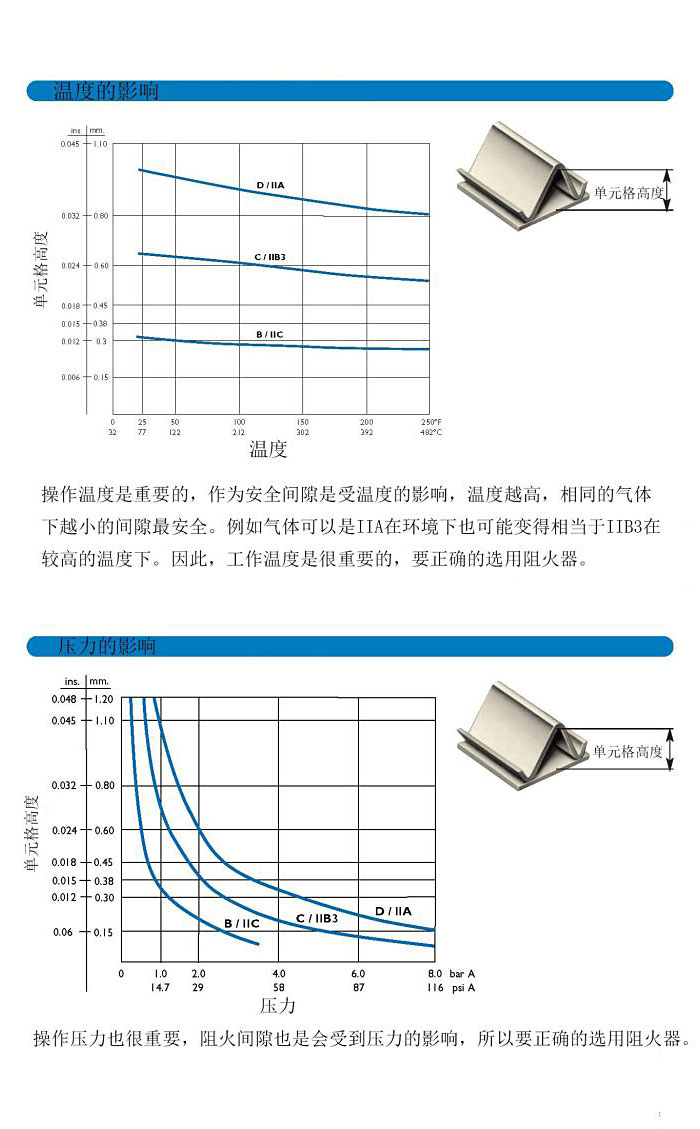

     我公司生产的储罐波纹型阻火器采用不锈钢“N”形,双层波纹带为阻火芯件而且在芯件内部有一个十字结构的支架(或在表面压上Y形架)借以增强芯件的牢靠性,避免芯件被点燃的介质所产生的爆炸压力冲散。以此原理来设计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另一端被复燃的可能性。
产品特点:
1、本阻火器通常与呼吸阀配套或单独使用,也可适用内浮顶式油罐的通气管路上。
2、本新型阻火器是中国石油化工总公司北京设计院于一九八六年设计的科技成果,经公安部天津消防科学研究所测试检定,符合国家标准GB5908-86的要求。
3、产品结构合理,造型美观,外壳为铸造铝合金,重量轻,安装方便,阻火层芯子采用不锈钢材料,耐腐蚀性强,耐烧、阻爆等各项技术性能具有突出优越。
适用范围:
☆内浮顶油罐通气管上。
☆加油站地下油罐通气管上。
☆可与呼吸阀配套使用,又可单独使用。
☆适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品。如:汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐。

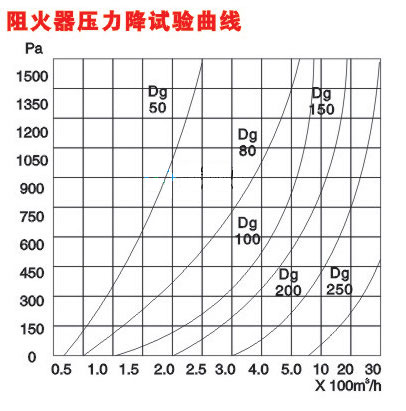

主要技术参数:

1、适用于储存闪点低于60℃的石油化工产品,如汽油、煤油、轻柴油、甲苯等。工作温度≤480℃

2、 壳体材质:碳钢、铝合金、不锈钢:SUS304、SUS304L、SUS316、SUS316L

3、阻火芯件材质:不锈钢波纹板

4、防爆级别:BS5501:IIA、IIB、IIC

5、制造、检测标准:按GB5908-2005标准执行、SH3413-1999石油化工石油气管道阻火器选用、检验及验收

6、法兰标准:HG20592-2009 PN10如客户需用GB、SH、HGJ、JB、ANSI、JIS等标准或改变压力等级时,请在订货合同中注明


三、储罐阻火器主要零部件材料:

阀体材料
碳钢WCB、铝合金、不锈钢
阻火芯件材料
不锈钢防爆阻火波纹板
密封件材料
耐油石棉橡胶、四氟PTFE
环境温度 ℃
≤480
公称压力(MPa)
0.6~5.0
防爆级别
BS5501:ⅡA、ⅡB、ⅡC

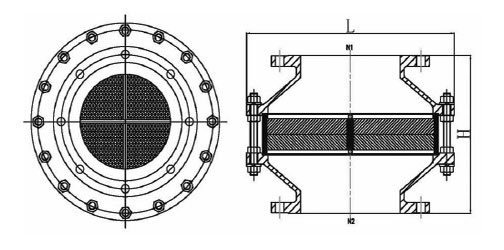

ZGB-I储罐波纹阻火器主要外形与法兰连接尺寸:

规格


( Kg/
台)

安装尺寸(毫米)

D2

D

L

H

n×Ø

DN50

6

Ø110

Ø140

220

235

4×14

DN80

17

Ø150

Ø185

280

270

4×18

DN100

20

Ø170

Ø205

325

275

4×18

DN150

25

Ø225

Ø260

425

290

8×18

DN200

35

Ø280

Ø315

495

305

8×18

DN250

46

Ø335

Ø370

595

320

12×18

美标法兰连接外形尺寸:ANSI、API、ASME 可供JIS标准

规格
安装尺寸(mm)
D2
D
L
H
N-d
2"
Φ120.5
Φ152
220
235
4×19
3"
Φ152.5
Φ190
280
270
4×19
4"
Φ190.5
Φ229
325
275
8×19
6"
Φ241.5
Φ279
425
290
8×22
8"
Φ298.5
Φ343
495
305
8×22
10"
Φ362
Φ406
595
320
12×25
12"
Φ432
Φ483
655
405
12×25

※注:连接法兰符合JB78-59《铸铁法兰》的规定




一般选用原则:

      所选用的阻火器,其安全阻火速度应大于安装位置可能达到的火焰传播速度。与燃烧器连接的可燃气体输送管道,在无其它防回火设施时,应设阻火器。阻止以亚音速传播的火焰,应使用阻爆燃型阻火器,其安装位置宜靠近火源;阻止以音速或超音速传播的火焰应使用阻爆轰型阻火器,其安装位置应远离火源。不同公称直径的阻爆轰型阻火器,所要求的距火源最小安装距离见表。在寒冷地区使用的阻火器,应选用部分或整体带加热套的壳体,也可采用其它伴热方式。在特殊情况下,可根据需要选用设有冲洗管、压力计、温度计、排污口等接口的阻火器。安装于管端的阻火器, 当公称直径小于DN50时宜采用螺纹连接; 当公称直径大于或等于DN50时,应采用法兰连接。安装于管道中的阻火器,应采用法兰连接。安装于管端的阻火器,应带有可自动开启的防雨通风罩。储罐之间气相连通管道各支管上的阻火器应选用阻爆轰型。储罐顶部的油气排放管道,应在与罐顶的连接处选用阻爆轰型阻火器。储罐顶部保护性气体及油气排放管道的集合管上应选用阻爆轰型阻火器。紧急放空管应设置:阻爆燃型阻火器。装卸设施的油气排放 ( 或回收)总管与各支线的气相管道之间应设置阻爆轰型阻火器。可燃气体放空管道在接入火炬前,若设置阻火器时,应选用阻爆轰型阻火器。

订货须知

1、类型和型号

2、流通介质

3、材质、口径大小和连接方式

4、工作温度和压力范围

ZGB-I储罐波纹阻火器保养与维修

☆为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。

☆阻火器每半年检查一次,检查阻火层芯子是否堵塞、变形、腐蚀等。

☆发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。

☆重新安装阻火层芯子时,应保证结合面严密不得漏气。
