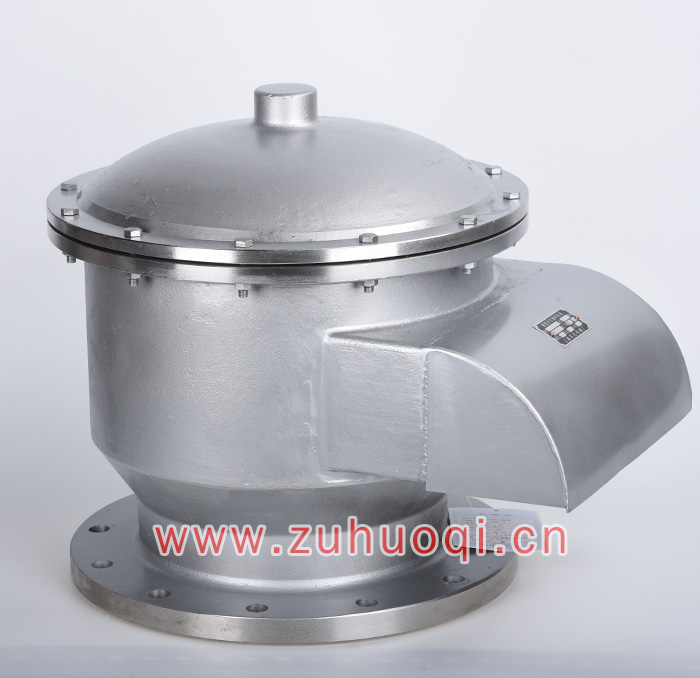

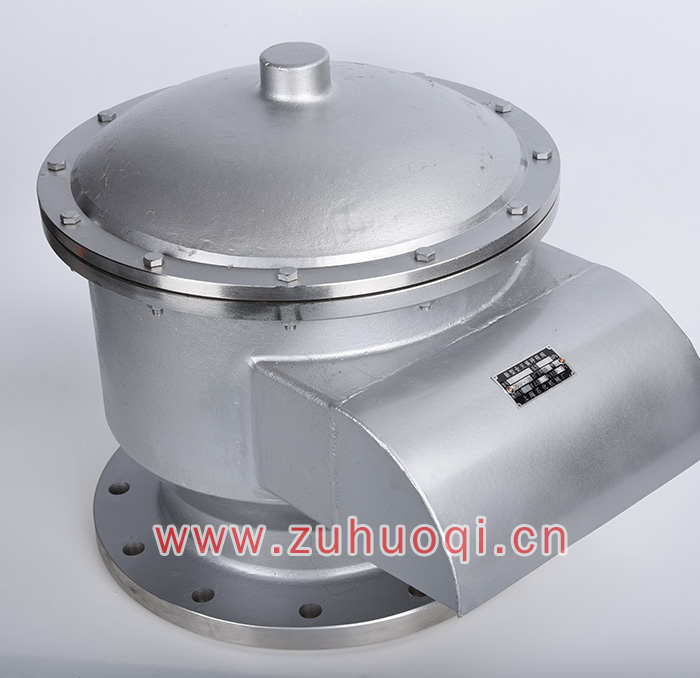

GFQ-2不锈钢呼吸阀DN250材质304
GFQ-II(GFQ-2)全天候呼吸阀系列无需外加装置,可室内、户外安装,一年四季均可安全使用。安装在储罐顶部起平衡灌内正负压的作用,可与ZGB波纹阻火器配套使用,组合后可实现阻火呼吸阀的功能,可适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
呼吸阀安装在储罐顶部,解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障;该型号是不带阻火功能的,该款经过升级可集阻火与呼吸功能于一体,详情可查阅ZFQ-II型阻火呼吸阀
本款产品(GFQ-2)阀体采用CF8(304不锈钢)铸造,阀盘采用304不锈钢,密封阀座使用PTFE聚四氟乙烯。耐温耐候性好,PTFE可耐酸碱性介质,因此在化学储罐上使用可有效提高使用寿命长。法兰标准可以根据实际需求定制,有PN6、PN10 、PN16、JIS10K\ class150等。
呼吸阀主要外形和连接尺寸:
主要技术参数
主要技术参数 |
|
主题材质 |
A3(WCB) L2 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) 衬里 |
公称通径/压力 |
DN15-400mm(1/2-16’’) PN0.6-5.0Mpa(150-600Lb) |
正负阀盘操作压力 |
A型:-30mmH20(-295Pa) +36mm H20(+355Pa) |
B型:-30mmH20(-295Pa) +100mm H20(+980Pa) |
|
C型:-30mmH20(-295Pa) +180mm H20(+1750Pa) |
|
D型:-50mmH20(-295Pa) ~+1000mm H20(+1750Pa) 【非标 用户指定】 |
|
正负压阀盘材质 |
A3 L2 304 304L 316 316L PTFE |
阻火层材质 |
304 304L 316 316L 哈氏合金 蒙乃式合金 |
螺帽螺栓 |
20# 304 304L 316 316L |
防爆等级 |
BS 5501:ⅡA ⅡB ⅡC |
密封垫片 |
丁晴橡胶垫片 聚四氟乙烯垫片 金属垫片 石墨垫片 |
密封面 |
突面(RF)平面(FF)凹凸面(MFM)榫槽面(TG) |
连接形式 |
法兰连接(Ⅱ)内螺纹连接(Ⅲ)外螺纹连接(Ⅳ) |
法兰标准 |
HG GB HGJ JB ANSI JIS DIN BS NF |
设计制造检测标准 |
GB5908-86 GB13347-92 |
工作温度 |
碳钢:-30℃~+350℃ 不锈钢:-80℃~+480℃ |
外表 |
碳钢:防腐油漆 铝合金、不锈钢:酸洗处理或防腐油漆 |
呼吸阀压力曲线图:
